Appareils de mesure & contrôle, accessoires en soudage

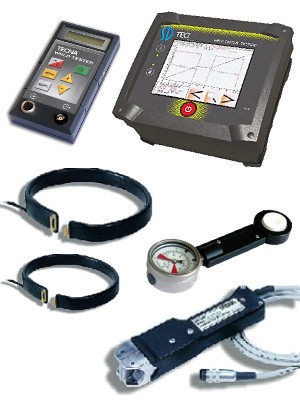

Nous vous proposons une gamme complète de controleurs (appareil de mesure) pour le soudage et Micro-soudage 50-60Hz, Moyenne fréquence 1000Hz 2000Hz, >20kHz, soudo-brasage par résistance pour vous aider dans l’analyse de vos productions en terme de qualité soudage et répétabilité sur :

Soudeuse et séquenceur ARO (2X16III, iBox, AR01...), Soudelec, Soudax (CMS...), Sciaky (Sy-Sol tri, P200, P300...), Serra (Serratron),Miyachi (HF25, HF27, MEA...), WTC, Resistronic, Matuschek (H9000...), Harms+Wende, Bosch (BOS6000), IsoMatic B12 / PG2W, Ali’X...

Réf. Intensité (A) &
temps (ms/~) 		Effort
(daN) 		Tension
(V) 		Mesure
accostage 		Soudure
possible 		Digital Graphique
SD1600 Oui Oui Non Oui Oui Oui Non
SD1700 Oui Oui Oui Oui Oui Oui Oui
SD6KN Non Oui Non Non Isolé Non Non
SD10KN Non Oui Non Non Isolé Non Non
SD20KN Non Oui Non Non Isolé Non Non
WF10KN Non Oui Non Non Isolé Oui Option
WF20KN Non Oui Non Non Isolé Oui Option
WF30KN Non Oui Non Non Isolé Oui Option
WF40KN Non Oui Non Non Isolé Oui Option
TME CME Non Oui Non Non Non ! Oui Non


SD1600 : contrôleur numérique courant de soudage (intensité et temps) ou effort (daN) avec effort en début et fin de soudage pour vérifier la bonne valeur du temps d'accostage (accréditation COFRAC - TRESCAL).

<center>

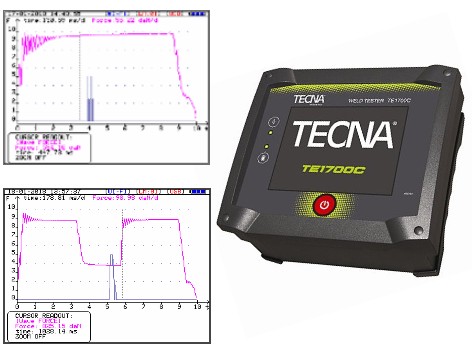

SD1700 : contrôleur et appareil multifonctions numérique + graphique avec courbes de soudage et micro soudage (mesure de l'intensité, des temps, résistances, efforts, loi de joule, tension et effort+soudage pour maîtriser les temps d'accostage), interface PC via wi-fi, 30000 points en sauvegarde, affichage sous forme de courbe ou valeur. Le SD1700 vous permettra d'optimiser vos paramètres en terme de qualité et productivité (temps d'accostages maîtrisés, monté en effort, stabilisation, soudage optimisé et régulier...). Appareil répondant à l'accréditation COFRAC - TRESCAL.

Capteurs MICRO SOUDURE : Tore de mesure pour intensité diamètre 80mm SD1638 et Cellule de force pour mesure des efforts de soudage et des accostages 20daN SD1670 ou 100daN SD1671.

Couplé avec le capteur de force 2000 daN SD1665, le contrôle des courbes d'effort se fait en "mains-libres", voir la documentation spécifique...

Nouveau : Module de formation à l'utilisation du contrôleur SD1700 et l'optimisation des paramètres de soudage.

<center>

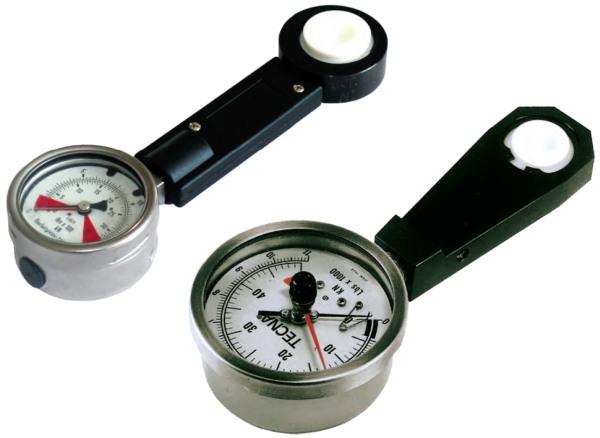

Nous proposons également une gamme de contrôleurs d'effort hydraulique (dynamomètre) permettant un mesure rapide et précise de la force appliquée en daN entre les électrodes de soudage avec un capteur isolé électriquement, voir la gamme...

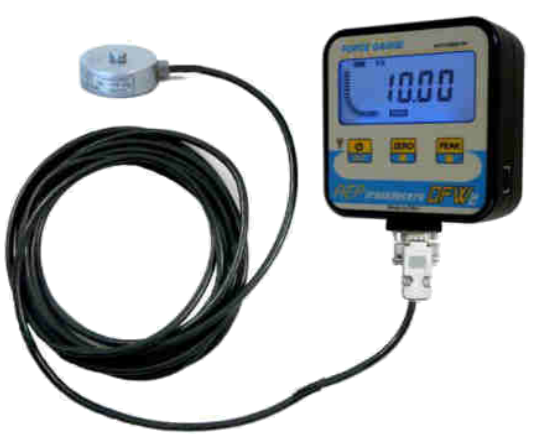

Et de dynamomètres digitaux de 1000 daN à 4000 daN, isolé en rigide ou avec câble, avec option logiciel PC pour analyser les courbes mesurées, voir la gamme...

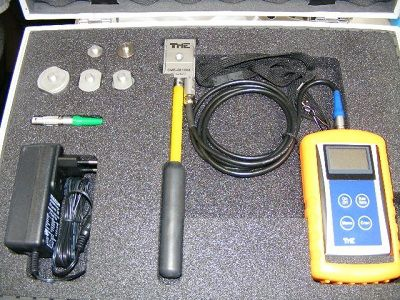

Contrôleur d'effort mains libres TME (SD CME-08), avec pocket, valise de rangement en alu et les adaptateurs électrodes Ø13, 16, 20 & 25mm, 3 modèles : 1500, 2000 & 3000 daN, idéal pour l'étalonnage des pinces électriques sur baies robots, voir la fiche...




Votre contact :
David BOUCHENY au 06 82 53 70 76
eMail : info@sdservice.fr

Voir le catalogue complet des appareils de contrôle et accessoires (contrôleur d'intensité, de temps, de tension, d'effort...) en soudage par resistance au format pdf en cliquant ici...
