SDsWELD - CONTRÔLE ET ÉTALONNAGE DES GÉNÉRATEURS DE SOUDURE

Nous vous proposons le kit SDsWELD :

un appareil portable spécialement conçu pour les mesures et contrôles des paramètres en soudage TIG, MIG MAG, ARC avec électrode MMA (tension, intensité, vitesse de fil, débit de gaz, énergie...).

Vérification périodique du matériel de soudage

Un contrôle doit être réalisé tous les ans (a minima) et après chaque réparation ou modification pouvant affecter les réglages.

Mesure toutes les données relatives au soudage (MMA ARC EE, TIG et MIG MAG) :

Calcul de l’énergie de soudage (kj/mm) - (disponible dans la norme EN1011 et QW-409)

Tension (V) - Courant (A) - Débit de gaz (l/min) - Vitesse fil (m/min)

Les résultats peuvent être indiqués en valeurs instantanées, moyennes ou efficaces (TRMS).

<center>

La validation manuelle est souvent une tâche fastidieuse.

Après configuration du générateur de soudure, les personnes chargées d’organiser le processus de validation doivent ajuster manuellement les paramètres pour vérifier un certain nombre de valeurs.

Cette opération délicate est susceptible d’engendrer un certain nombre d’erreurs humaines.

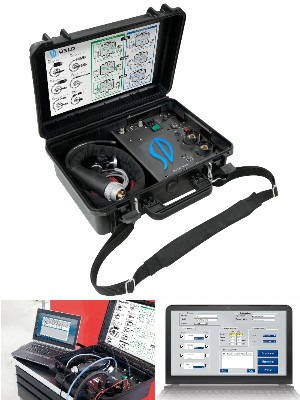

Avec SDsWELD, branchez simplement la valise de contrôle et une charge résistive à votre équipement de soudage pour démarrer la procédure de validation.

Un seul technicien suffit pour ce contrôle, tous les scénarios de tests sont réalisés automatiquement par le logiciel ;

la garantie de résultats fiables et précis.

De plus, le logiciel vous permet d'établir un rapport précis au format éditable ou pdf répondant aux normes de calibration et suivi des appareils de soudage.




<center>



Se manipule très simplement et ne requiert qu’une seule personne qualifiée ;

Possibilité de réaliser ses propres scénarios de contrôle des générateurs ;

Jusqu’à 99 cordons de soudure peuvent être sauvegardés. Tous les résultats sont exportables en pdf ou sur tableur (Excel ou autres) et imprimables ;

Délivre un certificat de validation indispensable pour attester des performances en corrélation avec les réglages du générateur ;

Mise à jour automatique et gratuite via internet (langues, nouveaux produits et scénarios...).

Dans le cadre de la norme EN1090, un générateur de soudage doit périodiquement subir un contrôle de ses paramètres de soudage, donnant lieu à l’établissement d’un « Constat de Validation ». La procédure de validation suivante découle de la norme référente EN 50504.

L’objectif de cette démarche est d’assurer à l’utilisateur un résultat de soudage correct et reproductible dans le temps.

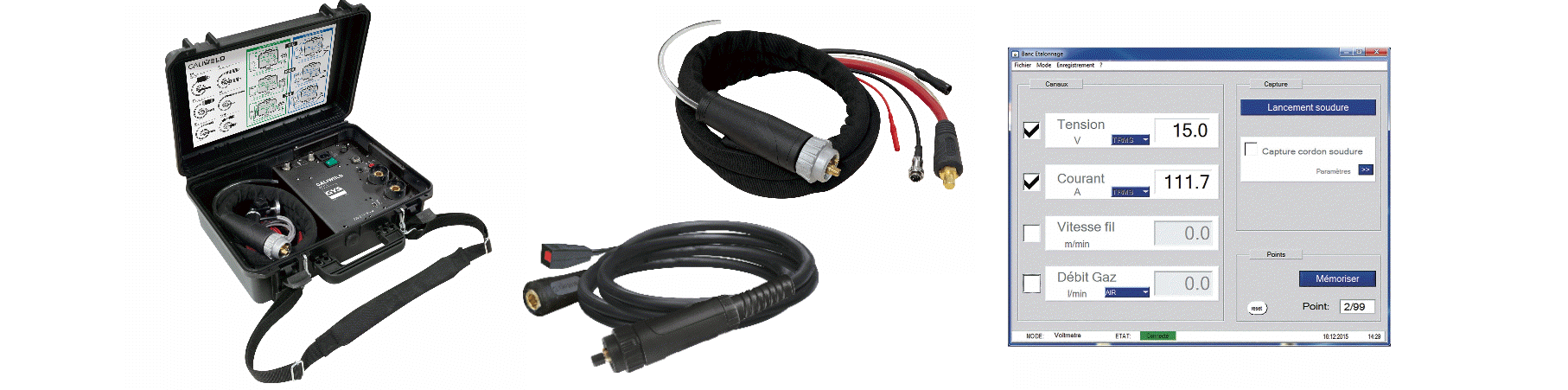

Le kit SDsWELD - SD60630 comprend de base :

Valise de validation CGU 1.0 - SD60456

Caractéristiques de mesure :

Tension jusqu'à 120 V AC/DC ± 0,5 %

Courant jusqu’à 500 A ± 0,5 %

Vitesse fil de 1 à 30 m/min ± 1 %

Débit de gaz de 1 à 30 l/min ± 5 %

Câble de puissance (2 m) SDsWELD PC1 - SD60593

> permettant le transfert de la puissance du générateur à la valise.

Tuyau de mesure gaz SDsWELD GM1 (2 m) - SD60593

> permettant le transfert du gaz du générateur à la valise.

Câble de mesure tension (2 m) SDsWELD VM2 - SD60548

> Pince à fixer sur connecteur EURO pour mesurer la tension en soudure MIG.

Câble USB 2.0 (1,5 m) SDsWELD USB1 - SD60609

> Connexion USB-A / USB-B; Raccordement de la valise au PC.

Câble de mesure tension (2 m) SDsWELD VM1 - SD60531

> Raccord Texas isolé permettant la mesure de la tension en toute sécurité + fiche banane isolée pour le branchement sur valise.

Commande à distance (2 m) SDsWELD RC1 - SD60562

> Télécommande poire permettant de gérer à distance le poste à souder.

Câble de commande (2 m) SDsWELD ARC1 - SD60586

> Connexion AMPH / DIN (mâle); Permet de commander le poste à souder TIG à distance, via le logiciel ou la télécommande poire.

Câble de commande (2 m) SDsWELD DRC1 - SD60579

> Connexion DIN / DIN (mâle); Permet de commander le poste à souder TIG à distance, via le logiciel ou la télécommande poire.



Votre contact :
David BOUCHENY au 06 82 53 70 76
eMail : info@sdservice.fr

Voir la fiche technique de la valise de contrôle de d'étalonnage des postes de soudure répondant aux normes en vigueurs : NF EN ISO 17662, NF EN IEC 60974-14 remplace la norme NF EN 50504 au format pdf en cliquant ici...
