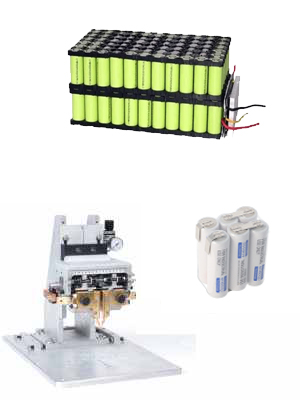

Formation micro-soudure des batteries et accumulateurs par résistance par point, bossage. Procédés 21 & 23.
Sans prérequis, niveau découverte au perfectionnement (niveau expert) avec qualification EN ISO 14732 et bilan de compétence final.
Programme sur mesure suivant besoin :
Formation sur tous types de micro-soudeuses et machines à souder et toutes nuances matières.
Nos atouts :
- Maîtrise du procédé de micro-soudage par résistance
- Connaissance de toutes les machines et programmateurs (Soudax, Miyachi, Matuschek, Technax...)
- Nous ne sommes pas juge et partie
- Devis sous 24h
- Formation sur votre site ou dans notre centre.
Déroulement du stage de formation (à définir suivant besoins) :
Principe de base : la loi de Joule
L'influence des différents paramètres (Effort, intensité, temps de soudage, impulsions, accostage, monté progressive, préchauffe...)
Les résistances : analyse & influence sur la qualité des soudures
La composition d'un cycle de soudage et la programmation sur machine (séquenceur programmateur)
- Accostage, serrage, soudage, maintien ou forgeage, upslope, downslope, pulsations, double impulsion, le rôle de l'effort et des cycles avec surpression.
- Le pré chauffage, le post chauffage : Les traitements thermique (recuit, revenu, trempe)
- Comment optimiser le temps de cycle d'un point de soudure ? gain de productivité ?
Contrôle & qualité
Le point soudé : analyse des défauts, cause / remède
Point de soudure collé, faible, tenue non conforme
Point flashé, cuivré, percé, brulé, irrégularité de la qualité soudure
Méthodologie et amélioration qualité
Le point de soudure d'aspect (non visible) : principe, analyse et optimisation des paramètres
Les nuances matières et revêtements
- Aciers nickelés, revêtus (étamé, argenté...), aluminium et alliages légers,
- Aciers Inoxydables, Titanes, Uranus, Nickel et ses alliages, etc.
- Cuivres, laitons...
Soudage mixte : Flex Cuivre et aluminium pour Bus Bar de cellule batterie .
Les électrodes de soudure : alliages et métaux frittés
- Comment choisir les bonnes électrodes de soudage ? alliages ? profil ?
- CuCrZr, CuCoBe, CuAg, CuAl, TZM, CuTe, Tungstène, Molybdène, CuproTungstène et CuproMolybdène...
- Qu'est ce qui provoque l'usure et l'encrassement des électrodes ? recuit ? martelage ? refroidissement ?
- Optimiser la durée de vie des électrodes
- Choix des fournisseurs : les acteurs sur le marché
- La norme NF EN ISO 5182
- Le rodage et nettoyage des électrodes en micro-soudage : principe, outils et fraises
Maîtrise de la machine à souder
- Les principes de fonctionnement, les réglages
- Le séquenceur : analyse et programmation
- Module spécifique maintenance (démontage, analyse des composants et des pièces d'usure, etc.)
- Définition des maintenances préventives
Réaliser une fiche de réglage en micro-soudure par résistance
Les règles d'hygiène et de sécurité
- Le magnétisme, les risques, les préconisations...
Les domaines de soudabilité
- Principe de base, interprétation, choix des paramètres types
Nouvelles technologies : Analyse, avantages et inconvénients
AC/DC, Moyenne fréquence, 1000 Hz - 2000 Hz - 20000 Hz, courant alternatif ou redressé, continu MFDC.
Système de soudage / contrôle (auto-adaptatif, PQS, appareils de mesure et contrôle TECNA, AMADA MIYACHI, MATUSCHEK...)
Outillage (outils de soudure) : les règles et cahiers des charges
- Principe de conception
- Le dimensionnement du circuit secondaire (shunts, tresses, conducteurs)
- Le choix des matériaux, l'isolation des composants et le magnétisme
- Le choix de la machine : définition du besoin, analyse
- Choix des fournisseurs : les acteurs sur le marché
Points de soudure non visible (point d'aspect)
- Principe & méthodologie
- Essais pratique (site client ou laboratoire)
Les contrôles en micro-soudage par résistance
- Les CND (non destructif) : Ultrasons, radiographie...
- Les contrôles destructifs : traction, cisaillement, déboutonnage...
- La macrographie : analyse des coupes et défauts
Qualification des soudeurs règleurs et préparation aux normes
BAC5977, AWSD17.2, AIPS01-04-004, ISO 14554, ISO 14732 (opérateur soudeur), NF182, CSAW47.1, NFL06-383, EN1418, certification NADCAP, aéronautique (AIRBUS, BOEING)...
QMOS (Qualification d'un mode opératoire de soudage) suivant : NF EN ISO 15614-12 Septembre 2014
Soudage et Micro-soudage 50-60Hz, Moyenne fréquence 1000Hz 2000Hz, >20kHz, soudure AW adaptative, soudo-brasage par résistance.
Soudeuse et séquenceur Soudelec, Soudax (CMS, Genius...), Miyachi Amada (HF25, HF27, MEA, UB29, DC29...), Resistronic, Matuschek (H9000...), Bihler B5000, ...
Sur tous types de matériaux :
Aluminium & alliages légers, Inoxydable, Acier Doux, Cuivre, Laiton, Titane, Nickel, Zingué ou Galvanisé, CRES 321... Soudage des aciers pour emboutissage à chaud (hot stamping) : analyse, applications et soudabilité. HLE,THLE...
- Prochaine session dans notre centre les 14 & 15 février 2024..
Votre contact : David BOUCHENY au 06 82 53 70 76 eMail : info@sdservice.fr
Téléchargez le programme de formation micro-soudure (pdf) en cliquant ici...
Nouveau : voir le catalogue des appareils de contrôle et accessoires (contrôleur d'intensité, de temps, de tension, d'effort...) en soudage par resistance au format pdf en cliquant ici...
Formation utilisation du coffret de soudure (séquenceur, programmateur) : MIYACHI : HF25, HF27, ISQ20, CT110A, MEA... SOUDAX: CMS, GMF GENIUS... MATUSCHEK : H9000, SPATZ BG-02, Bihler B 5000...
Les alliages pour électrodes en mcrosoudage par résistance : Elbrodur, Mallory, Soudalox, Nitrode, Ztrode, Glidcop suivant RWMA...
